铜导体母线槽(空气型)

零售价
0.0
市场价
0.0
产品编号
数量
-
+
库存:
0
1
产品描述
参数

产品特点



①母线槽为铝合金型材外壳,体积小,质量轻,外形美观,性能稳定,分支插接方便。

②适用于额定绝缘电压690V以下、额定电流100A~350A的生产线、厂房等供电。

③载流量小,规格有100A~350A共计8种电流规格,方便用户选择。

电 流 等 级

100A

125A

160A

200A

250A

280A

315A

350A



④每种规格均通过载流能力温升试验,能承受长期满负载运行。






连接器

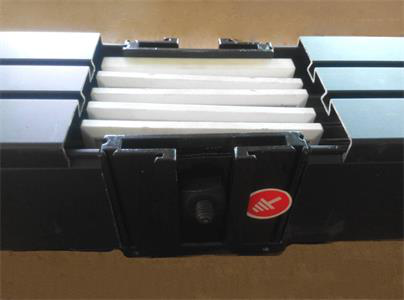

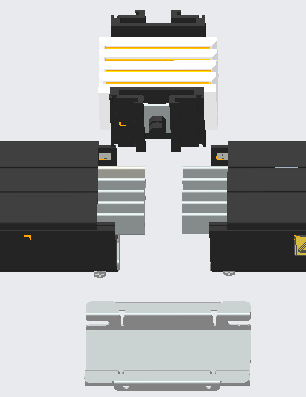

 铜导体母线槽(空气型)连接器:在两段空气型母线上方插入连接器,母线的ABCNPE相之间通过5PBT绝缘隔板分隔,每块绝缘隔板左右两面安装有良好导电性的镀锡紫铜连接片隔板最外两侧为铝镁合金型材连接侧板,中间设有一贯穿连接器的力矩螺当拧紧力矩螺时,螺通过两侧弹簧钢垫压紧连接侧板和装有铜连接片的绝缘隔板,最终使得铜连接片与两段母线之间的同相铜排接触而连接导通连接器下端通过环保涂钢板整体折弯成型的连接底板钢性连接以确保良好的机械强度,沿连接侧板导向槽上而下插入用环保涂钢板整体折弯成型的连接盖板以提高连器的防护等级,从而实现两段空气型铜导体母线槽之间的可靠连接。
