动力照明双母线槽

关键词：

所属分类：

动⼒照明双⺟线槽

咨询热线：

动力照明双母线槽

产品特点：

①母线槽为铝合金型材外壳，内置双层输电系统，上层为铜排导体用于动力输电，下层为电缆导线用于照明电路，体积小，同时实现动力与照明功能，质量轻，外形美观，性能稳定。

②适用于额定绝缘电压690V以下、额定电流动力回路：100A～350A，照明回路：25A～63A的高铁、地铁、工厂动力照明、高速公路的隧道及市政综合管廊配电系统。

③通过载流能力温升试验，能承受长期满负载运行。

外形尺寸：

85×115mm

连接器：

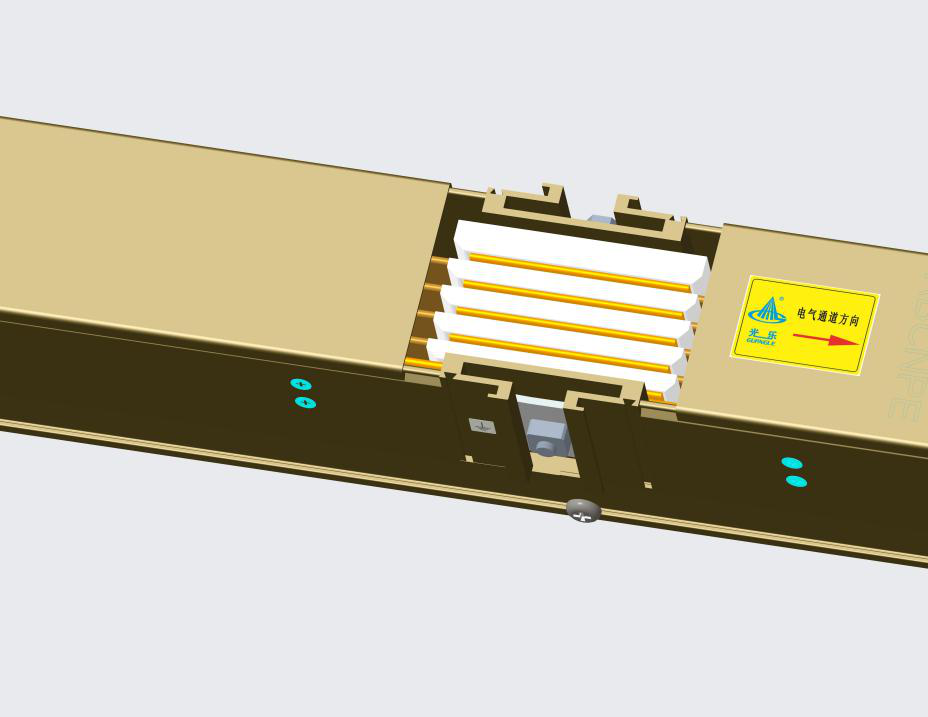

1.动力照明母线上部分为动力回路，下部分为照明回路，采用插拔式连接方式；

2.照明回路一端为设有八位公端子的公连接座，另一端为设有八位母端子的母连接座，两段动力照明母线照明部分的公母连接座先对接插入后，通过公母端子的良好接触，从而使照明回路的相与相之间连接导通；

3.再从母线的上端插入动力回路连接器，拧紧力矩螺丝，铜连接片与两端母线的相排紧密接触从而使两母线动力部分同相铜排连接导通，盖上连接盖板，从而实现同一单体母线槽内，包含动力部分与照明部分，相互分隔，同时供电，互不干扰的电气性能，并具有施工现场安装简单、连接可靠等良好的操作性能。
